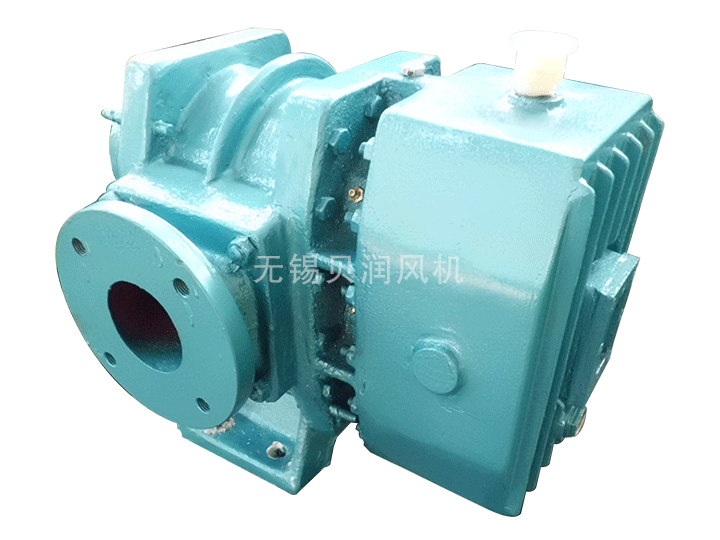

L系列羅茨風機

L系列羅茨鼓風機（一）
主要零件的材料選用
       軸：#45或40Cr，35CrMo。
       同步齒輪：#45或40Cr，35CrMo。
       葉輪、機殼、墻板、聯軸器、軸承座、側蓋皆選用HT20-40灰鑄鐵。
成套供應范圍
       空氣凈化器，排氣消聲器，共用底盤，回路閥，帶遠程發送器壓力表、安全閥、止回閥，根據用戶要求，本廠承接上列成套供應業務，歡迎用戶洽談。
       本產品是使用范圍廣的常規品種，適用于壓送清潔空氣，清潔煤氣。
       本產品的特點是運轉平穩、使用安全、低噪音，長期以來深受用戶歡迎。

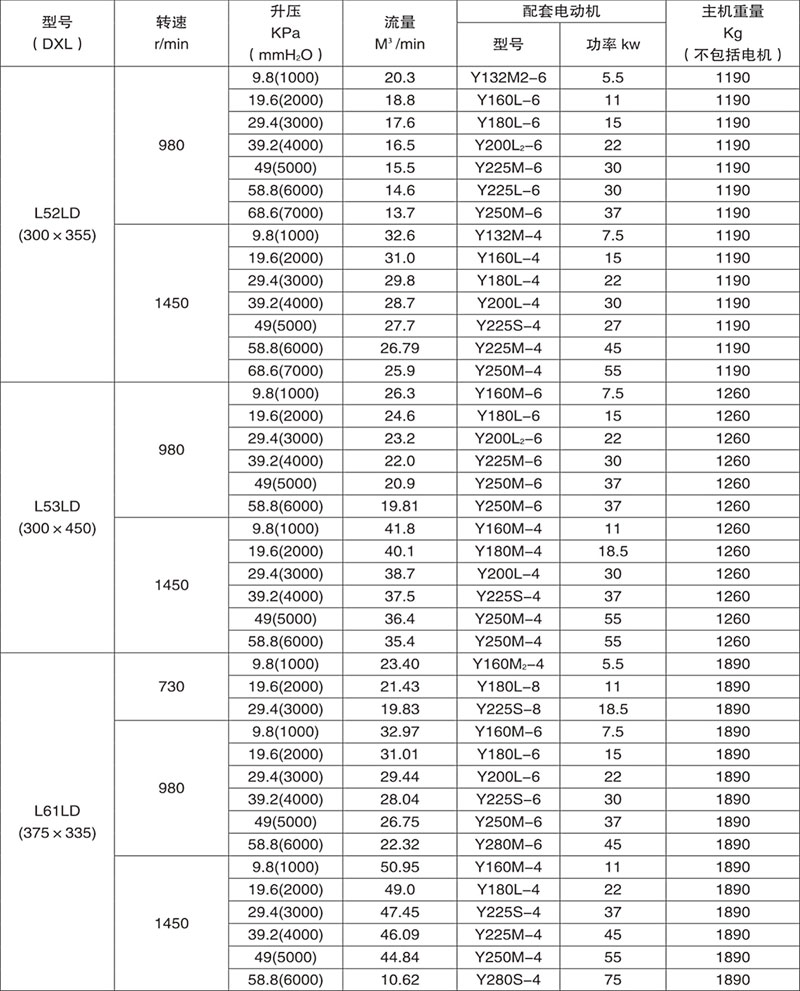

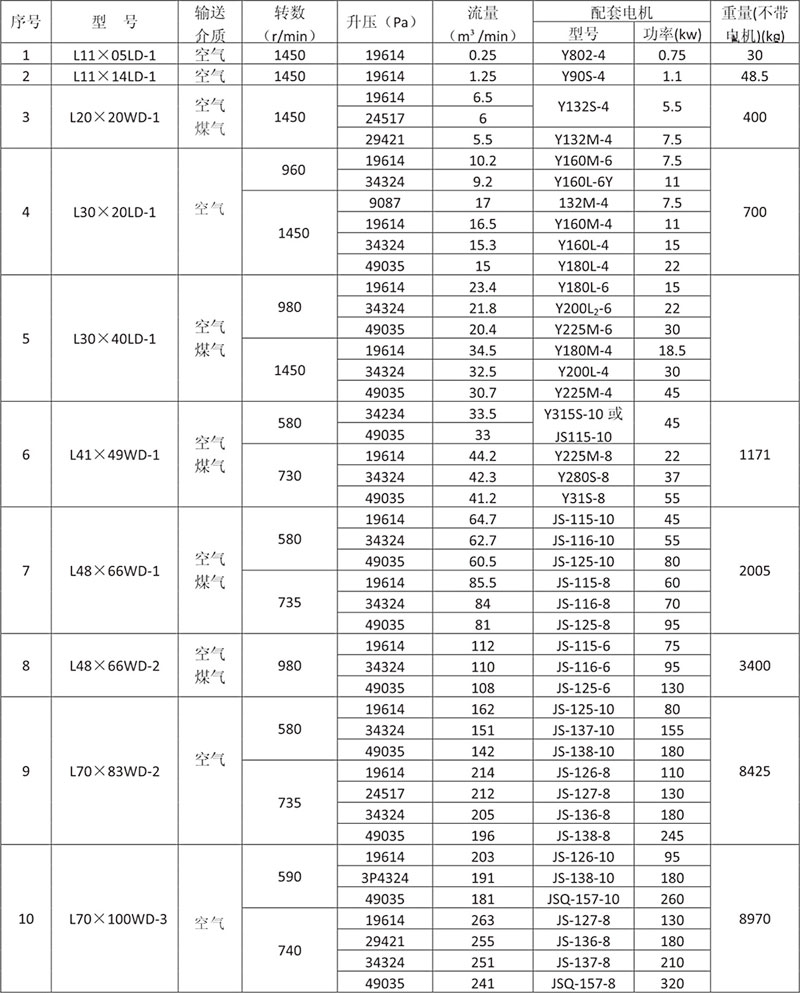

性能表（一）

L系列羅茨鼓風機（二）
用途
       L系列羅茨鼓風機輸送介質以清潔空氣、清潔煤氣、二氧化硫及其他惰性氣體為主。也可按需生產輸送其他易燃、易爆、易蝕、有毒及特殊氣體。因而能應用于冶金、化工、化肥、石化、視頻、建材、石油、礦井、紡織、煤氣站、氣力輸送、污水處理等各工業部門。
       L型羅茨鼓風機是系列羅茨鼓風機。產品零件通用性強、標準化程度高，結構合理、效率高、使用穩妥可靠。用戶選型、安裝維修及配備品備件方便。
       L型羅茨鼓風機系列的性能覆蓋面廣。流量從0.25-1000m³min，升壓高可達98KPa。
工作原理
       兩轉子在機體內通過同步齒輪的作用，相對地呈方方向等速旋轉。鑒于葉輪與葉輪之間、葉輪與集體之間有適當的工作間隙、使吸氣腔和排氣腔相互隔絕，借助于葉輪的旋轉，行程無內壓縮的地將機體內的氣體由進氣腔推送至排氣腔后，排出氣體達到鼓風。

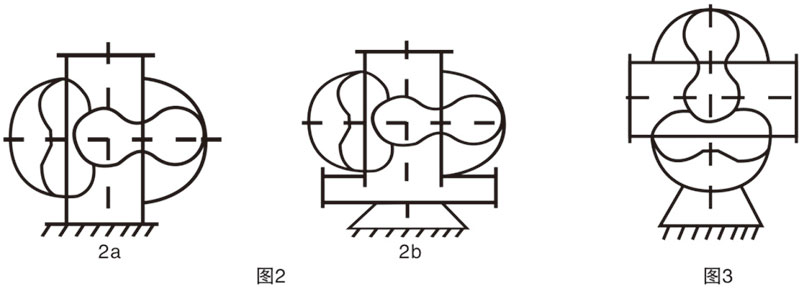

       臥式——鼓風機的兩個轉子中心線在水平面內，氣體為垂直流向（如圖2a、2b所示）
       立式——鼓風機的兩個轉子中心線在垂直面內，氣流為水平流向（如圖3所示）
       為便于用戶安裝使用，L1-L4小型風機采用立、臥兩用式，L5和L6為立式，L7至L11大型風機為臥式，臥式結構的進排氣方向，如從強度考慮，以上進下排為好。本廠出廠的立、臥式鼓風機均已按確定的排氣方向調整好間隙，如用戶欲改進、排氣方向，可在進貨時提出要求，在強度條件允許下便可改。
結構
       轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
       葉輪：選用漸開線型面、容積效率高。
       軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列向心短圓柱滾子軸承以適應熱膨脹時轉子的軸向位移。
       同步齒輪：由齒圈和輪轂組成，便于調整葉輪間隙。
       機體：由機殼和左、右墻板組成。左右墻板及安裝在左右墻板的軸承座、密封部等，均可互相通用。
       底座：中、小型風機均配有公共底座，大型風機僅配底座，便于安調調試。
       潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。
       傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輸變速的方式。聯軸器選用彈性聯軸器，能緩和沖擊及補償少量的軸線偏差。

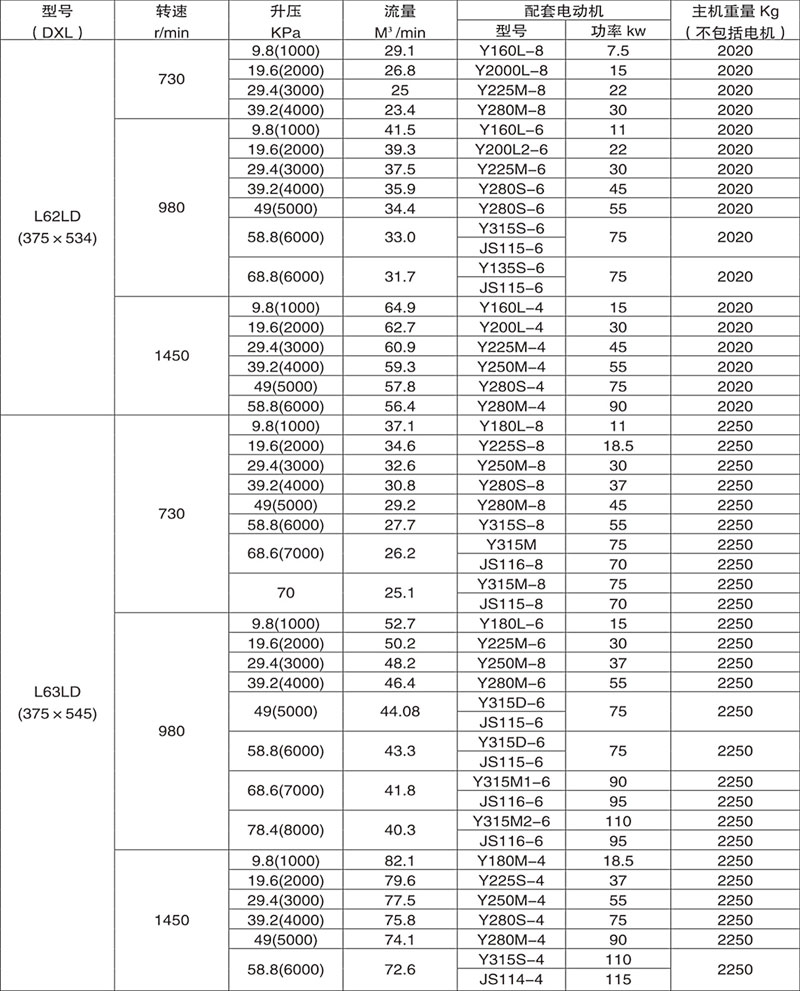

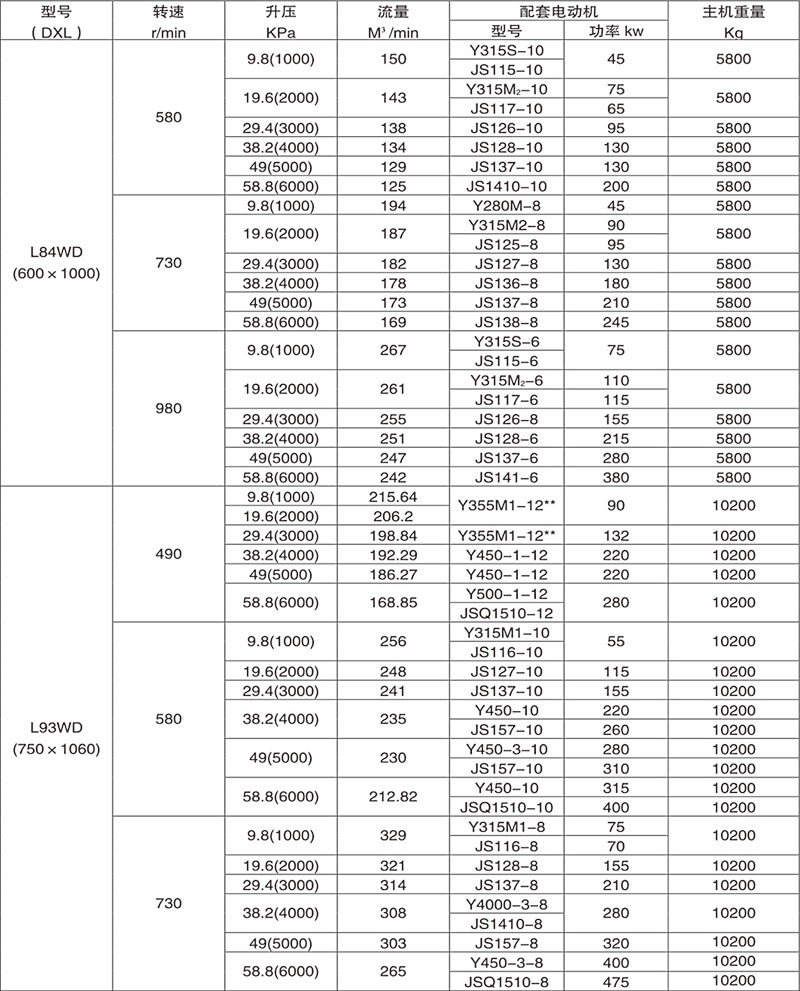

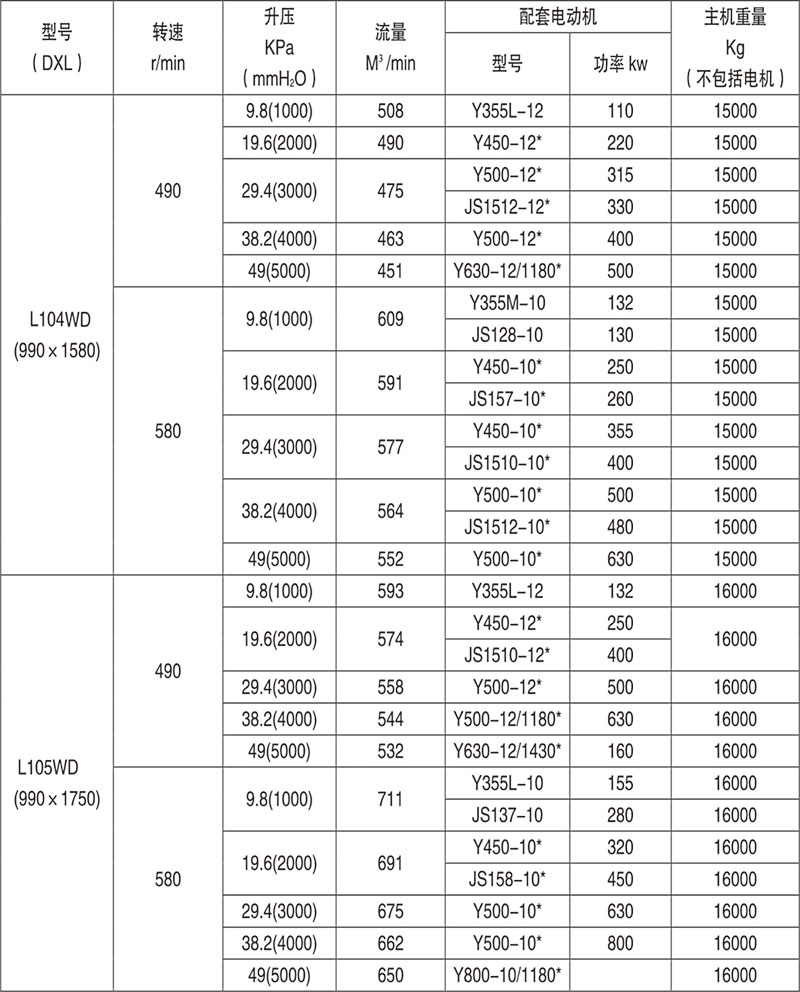

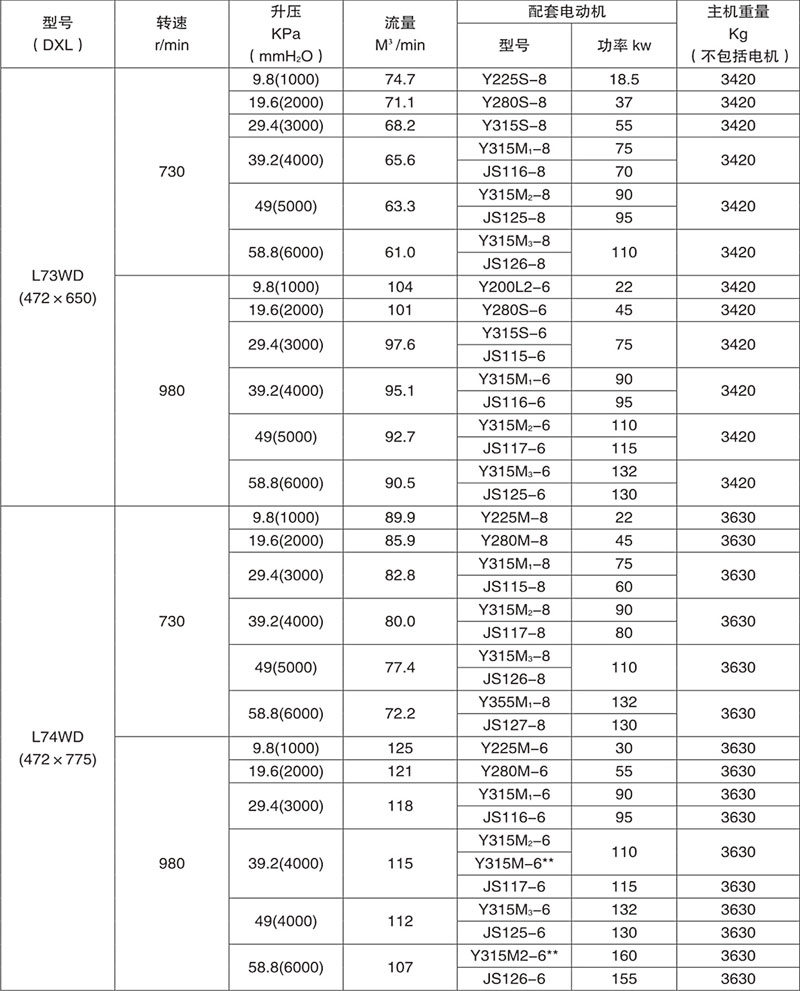

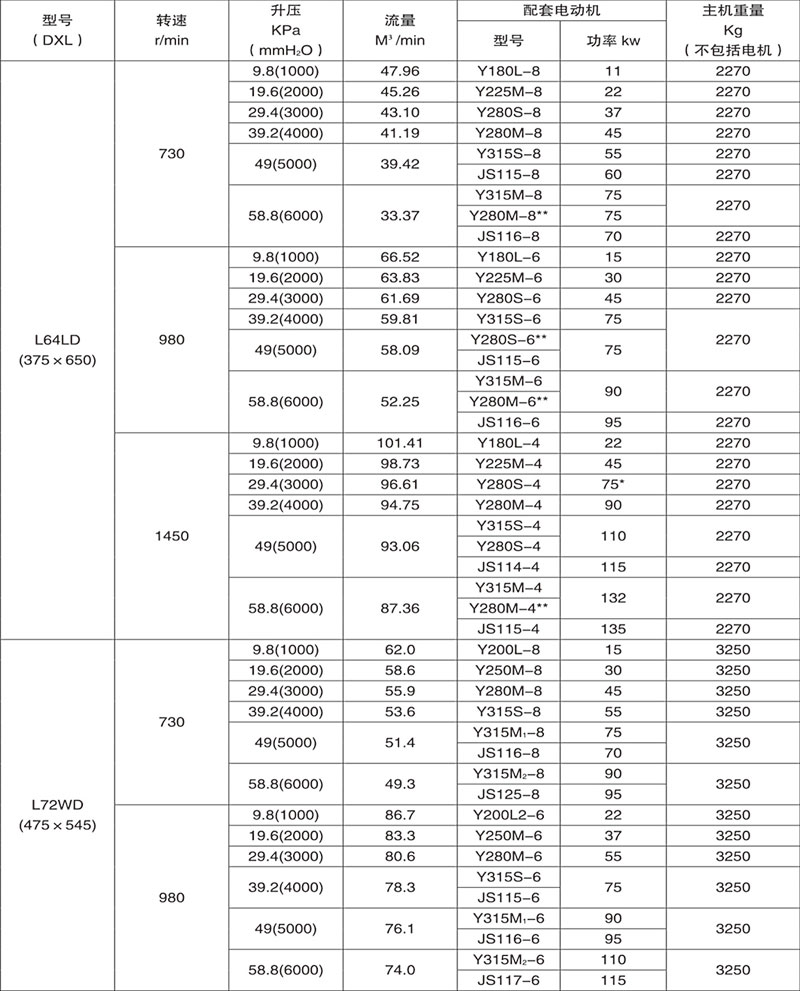

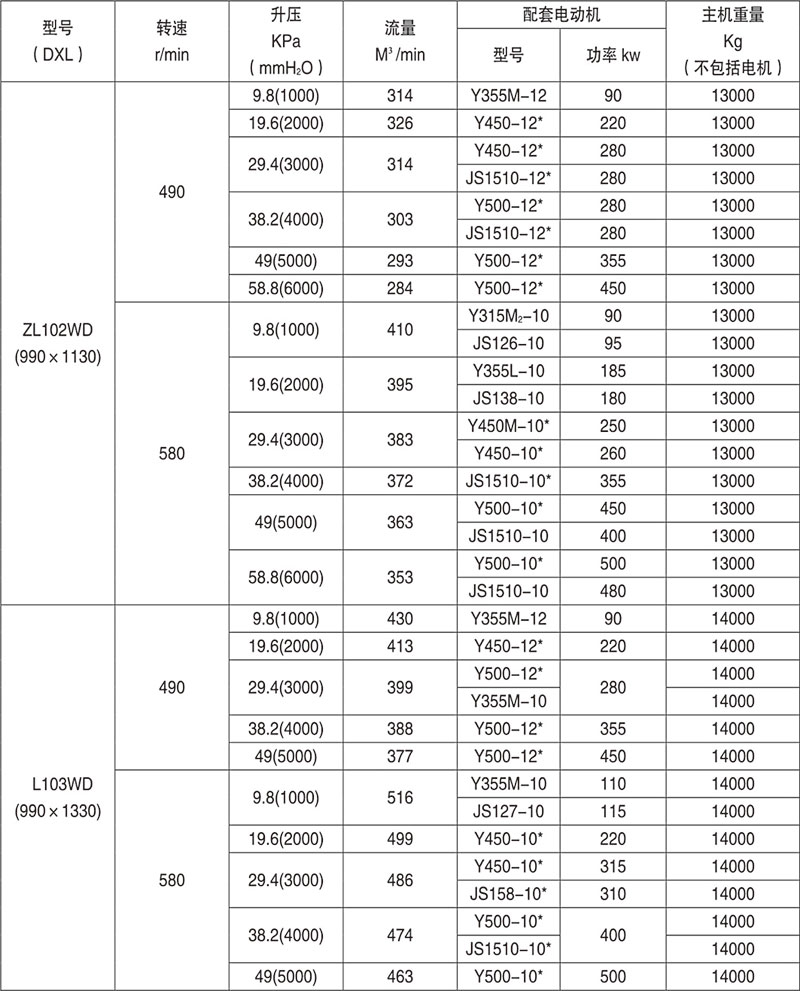

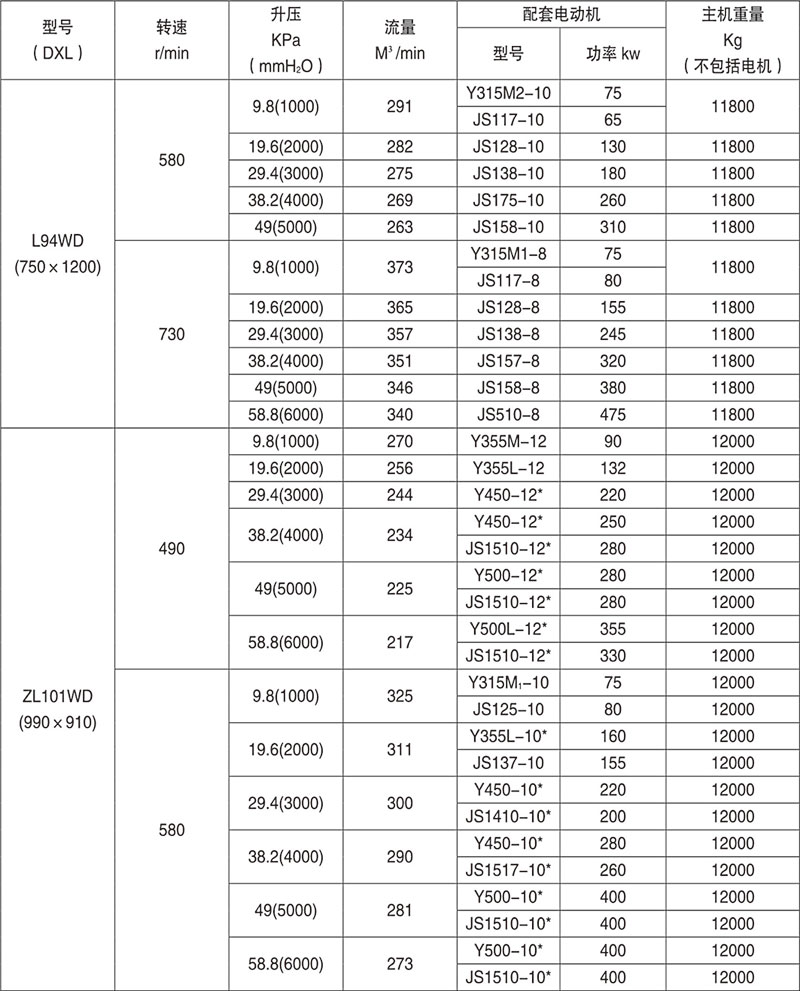

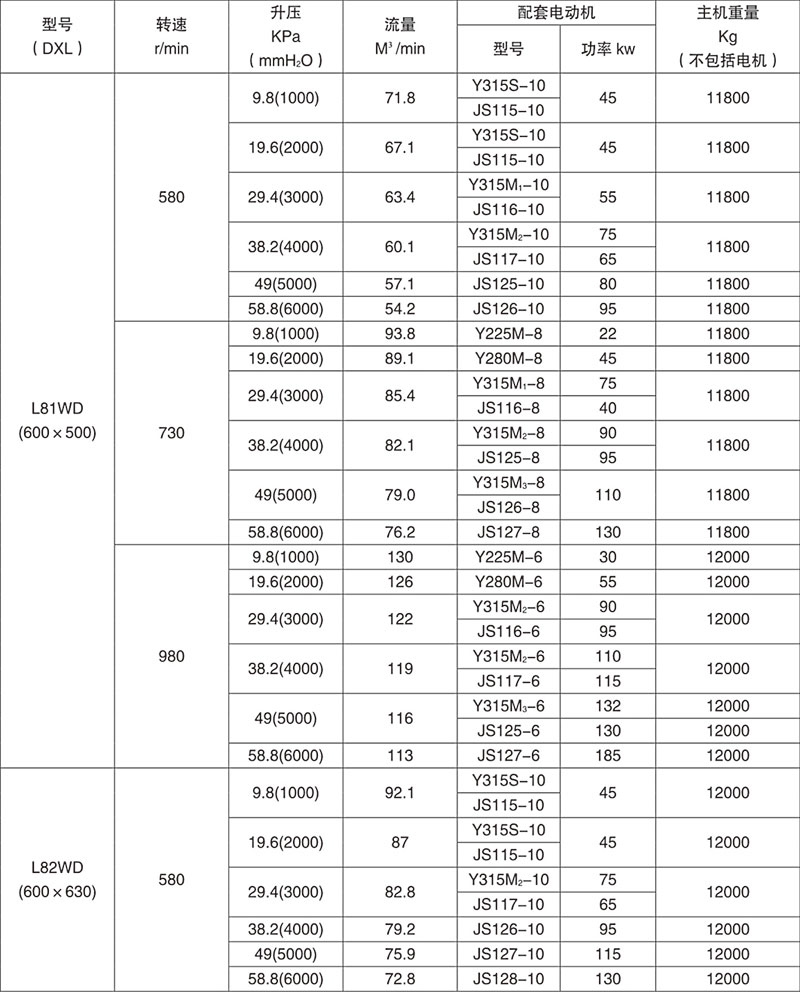

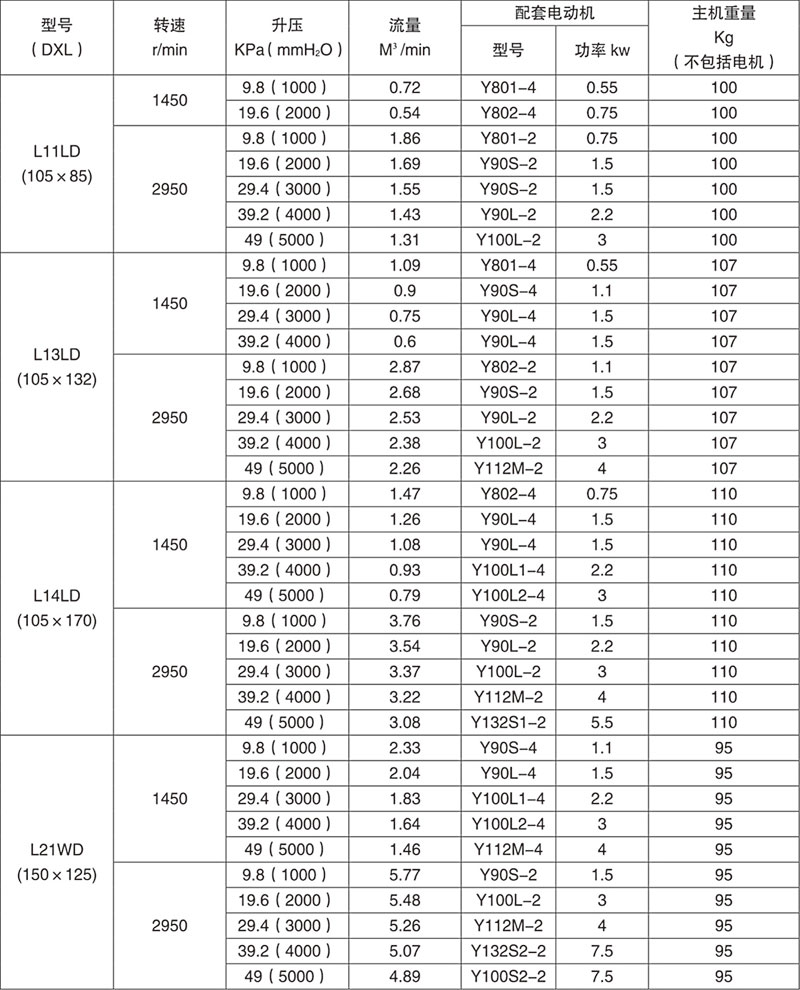

羅茨鼓風機性能參數表

三葉羅茨鼓風機
產品特點
       1、強制送風即升壓變化時，流量變化較小，用戶可根據需要，在額定升壓范圍內調節出氣壓力。
       2、氣缸內不需潤滑，故輸送介質不含油。
       3、三葉風機氣流脈沖小，密封好，所以噪聲低，泄露少，效率高，運轉平穩。
主要用途
       應用于污水處理、海水養殖、電力、石油、化工、冶金、水泥、紡織、食品等氣力輸送行業。
使用要求
       1、輸送介質的進氣溫度不得低于40℃。
       2、介質中微粒含量不得超過100mg/m3，雜質大尺寸不得超過葉輪小間隙的一半。
       3、使用升壓不得超過鼓風機銘牌所標定升壓值。
型號說明及規格性能

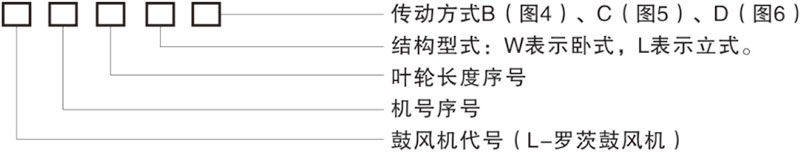

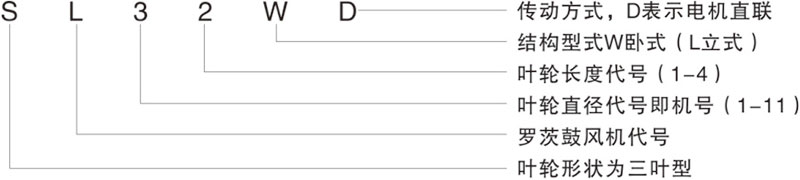

       1、產品型號說明
