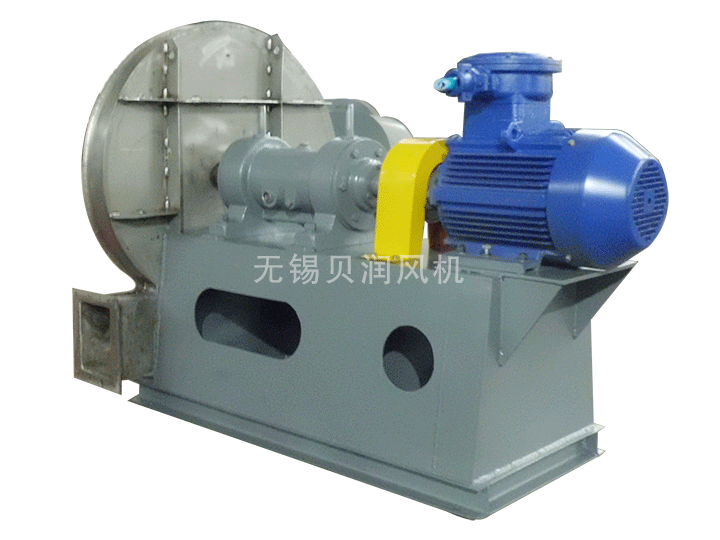

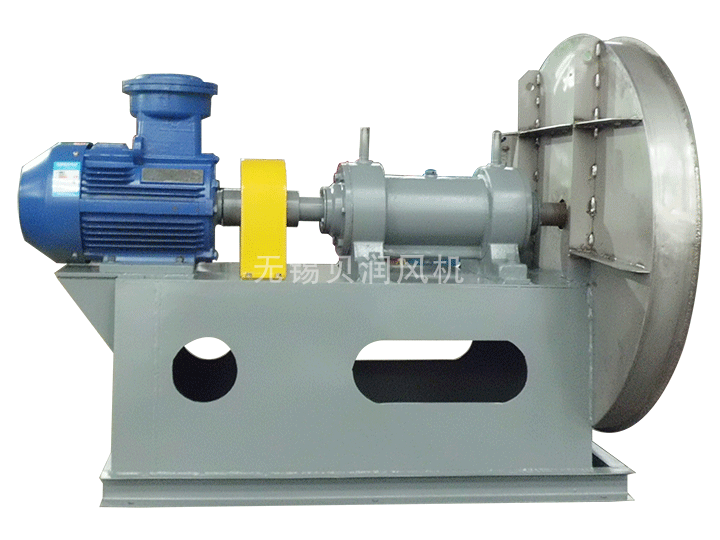

9-04型離心風機

產品簡述
       9-04型高壓離心風機主要用于中小型化肥廠生產配套，亦可用于化鐵爐、燃燒爐、正壓燃油爐的強制通風以及物料、糧食輸送或輸送空氣及無腐蝕性、不自燃、不易爆、不含粘性物質之氣體，但介質溫度一般不超過80℃，含塵量不大于150mg/m³。
       9-04型高壓離心風機型號：該鼓風機為單吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；
       通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。
       風機的傳動方式為C式和D式兩種。
       風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、90度、180度共三種角度。
9-04型高壓離心風機結構
       該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。
       （1）機殼：用普通鋼板焊接成蝸形殼整體。
       （2）葉輪：9-04型風機長短葉片共40片。均屬前向彎曲葉型。葉輪成型后經靜、動平衡校正，故運轉平穩。
       （3）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由鋼制成，軸承箱為整體結構，用滾動軸承，用軸承潤滑脂潤滑。兩側蓋處裝有可拆密封圈。
       （4）進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。
